Em equipamentos móveis, como pontes rolantes, o cabo elétrico precisa acompanhar movimentos repetitivos sem comprometer a alimentação ou os sinais do sistema. Por isso, a escolha do cabo chato para ponte rolante deve considerar não apenas tensão e corrente, mas também flexibilidade, tipo de movimentação, ambiente de instalação e frequência dos ciclos.

Na prática, o cabo chato certo é aquele especificado para trabalhar em movimento contínuo e repetitivo, conforme a aplicação, com construção compatível com o sistema de condução utilizado. Para definir o cabo de reposição, é fundamental conferir as características elétricas e mecânicas do cabo original e as condições reais de operação.

Por que o cabo chato é utilizado em pontes rolantes?

Pontes rolantes possuem componentes que se deslocam ao longo de um percurso, exigindo que a alimentação elétrica acompanhe esse movimento. Nesse cenário, cabos destinados a instalações fixas não são adequados para suportar flexões repetidas.

O formato plano do cabo facilita sua organização em determinados sistemas de movimentação e condução. Além disso, sua construção pode ser desenvolvida para aplicações móveis, nas quais o cabo é submetido a ciclos frequentes de deslocamento.

A escolha, portanto, não deve ser feita apenas pelo formato externo. Um cabo chato para ponte rolante precisa apresentar características construtivas compatíveis com a dinâmica do equipamento e com o sistema utilizado para conduzi-lo.

Movimento é um dos principais critérios

Antes de especificar uma reposição, é importante entender como o cabo se movimenta. A distância percorrida, a frequência dos ciclos e o raio de curvatura imposto durante a operação influenciam diretamente a exigência mecânica sobre o cabo.

Também é necessário verificar se o cabo permanece suspenso, é conduzido por festoon ou utiliza outro sistema de movimentação. Cada configuração pode impor diferentes esforços mecânicos ao conjunto.

O que avaliar na escolha do cabo para ponte rolante?

A substituição de um cabo exige mais do que comparar bitola e quantidade de vias. A especificação deve considerar o conjunto de características elétricas, mecânicas e ambientais envolvidas na aplicação.

Para reduzir o risco de uma escolha incompatível, alguns dados devem ser levantados antes da compra.

1. Tensão e corrente do circuito

O primeiro passo é identificar a tensão de operação e a corrente necessária para alimentar o equipamento. A seção dos condutores deve ser compatível com a carga elétrica e com as condições de instalação.

Em circuitos de potência, o dimensionamento também deve considerar fatores como método de instalação, temperatura e queda de tensão, conforme os critérios técnicos aplicáveis ao projeto.

2. Número de condutores

O cabo deve possuir a quantidade de vias necessária para o circuito em que será instalado. Dependendo da aplicação, o conjunto pode atender alimentação, comando ou outras funções elétricas do equipamento.

Por isso, vale conferir o cabo original, o diagrama elétrico e a identificação dos condutores antes de solicitar um novo cabo.

3. Flexibilidade e movimentação

Esse é um dos pontos mais importantes em equipamentos móveis. O cabo precisa ser compatível com o tipo de movimentação ao qual será submetido durante sua vida útil.

A frequência de deslocamentos, o percurso e o raio mínimo de curvatura indicado pelo fabricante devem ser considerados. Usar um cabo sem características adequadas para movimentação pode reduzir sua vida útil.

4. Ambiente de operação

Pontes rolantes podem operar em ambientes industriais com diferentes níveis de exposição a poeira, umidade, óleo, abrasão, variações de temperatura e outros agentes.

Por isso, a cobertura e os materiais empregados na construção do cabo precisam ser compatíveis com as condições encontradas no local de instalação.

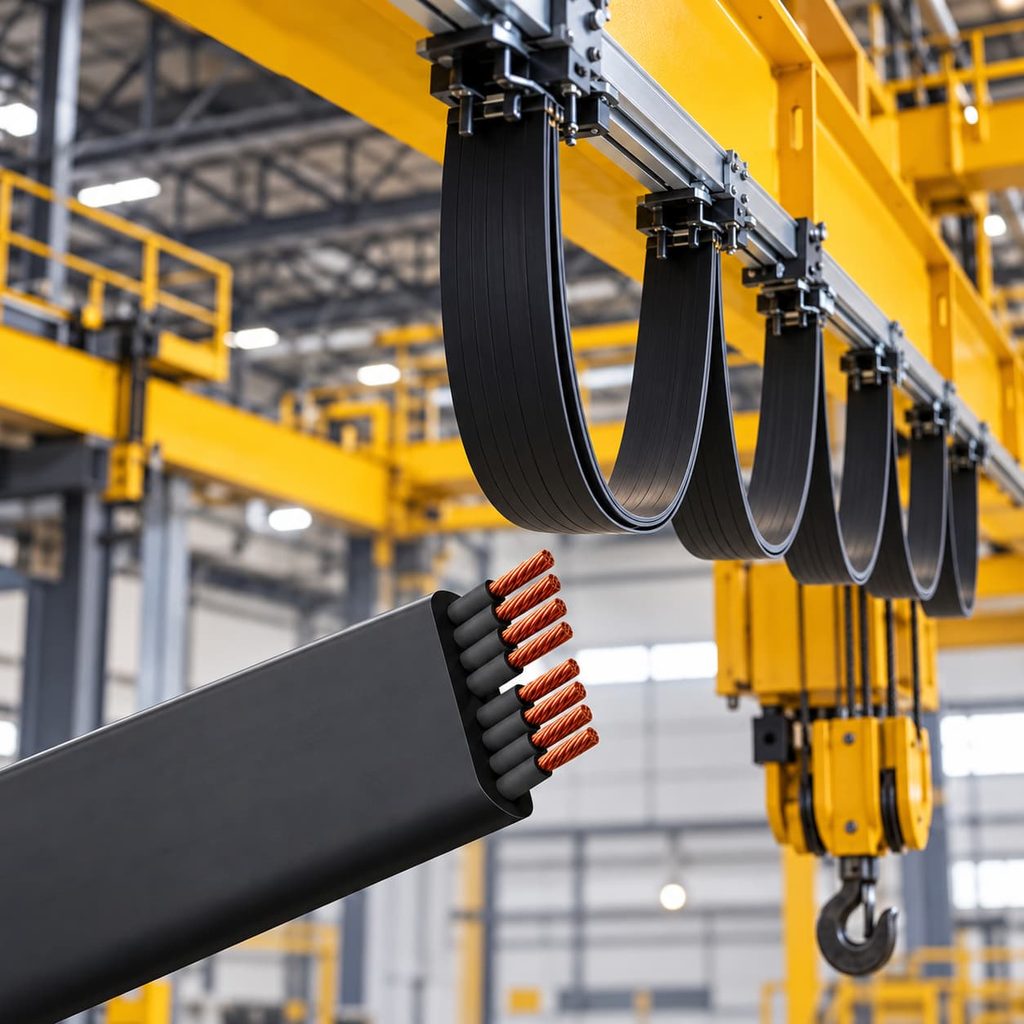

ALT TEXT: Aprenda a escolher corretamente o cabo chato para ponte rolante

Cabo chato para ponte rolante: atenção ao raio de curvatura

O raio de curvatura é um parâmetro importante para qualquer aplicação que envolva movimentação. Ele indica o quanto o cabo pode ser curvado sem ultrapassar o limite estabelecido em sua especificação.

Em uma ponte rolante, curvas excessivamente fechadas ou incompatíveis com o cabo podem aumentar os esforços sobre os condutores e demais componentes da construção.

Como verificar esse parâmetro?

O valor deve ser consultado na documentação técnica do cabo escolhido. Não é recomendado estabelecer um raio de curvatura apenas observando visualmente o cabo ou comparando-o com outras aplicações semelhantes.

Também é importante verificar se o sistema de condução mantém o cabo dentro das condições previstas pelo fabricante durante todo o percurso.

Cuidados na substituição do cabo original

Quando o objetivo é comprar um cabo de reposição, o cabo instalado anteriormente é uma fonte importante de informações. A identificação pode trazer dados como tensão, seção nominal, número de condutores e outras características construtivas.

Entretanto, simplesmente adquirir um cabo com a mesma seção não garante que ele seja adequado à aplicação móvel. A substituição deve considerar também a construção e os requisitos mecânicos do sistema.

Faça um levantamento antes da compra

Antes de solicitar um cabo chato para ponte rolante, reúna informações como:

• Tensão nominal do circuito;

• Corrente ou potência da carga;

• Número de condutores;

• Seção dos condutores;

• Comprimento necessário;

• Tipo e frequência de movimentação;

• Sistema de condução utilizado;

• Raio de curvatura disponível;

• Temperatura e condições ambientais;

• Características do cabo atualmente instalado.

Com esses dados, a especificação se torna mais precisa e reduz as chances de adquirir um cabo incompatível com o equipamento.

Erros que podem comprometer a escolha

Um dos erros mais comuns é escolher o cabo somente pela bitola. Embora a seção dos condutores seja fundamental, ela representa apenas uma parte da especificação.

Outro problema é desconsiderar o movimento. Um cabo adequado para uma instalação fixa não deve ser automaticamente tratado como equivalente a um cabo desenvolvido para aplicação móvel.

Também é importante evitar substituições baseadas apenas na aparência. Dois cabos podem ter dimensões externas semelhantes e, ainda assim, apresentar construções diferentes e comportamentos distintos em aplicações com movimentação.

Quando procurar um fornecedor especializado?

Em uma parada de manutenção, a disponibilidade do cabo é importante, mas a especificação correta deve vir antes da compra. Um fornecedor especializado pode ajudar a conferir os dados técnicos e identificar uma configuração compatível com a necessidade da ponte rolante.

Essa análise é especialmente relevante quando o cabo original está sem identificação, quando houve alteração no equipamento ou quando a aplicação apresenta condições específicas de movimentação.Em equipamentos móveis, como pontes rolantes, o cabo elétrico precisa acompanhar movimentos repetitivos sem comprometer a alimentação ou os sinais do sistema. Por isso, a escolha do cabo chato para ponte rolante deve considerar não apenas tensão e corrente, mas também flexibilidade, tipo de movimentação, ambiente de instalação e frequência dos ciclos.

Na prática, o cabo chato certo é aquele especificado para trabalhar em movimento contínuo e repetitivo, conforme a aplicação, com construção compatível com o sistema de condução utilizado. Para definir o cabo de reposição, é fundamental conferir as características elétricas e mecânicas do cabo original e as condições reais de operação.

Por que o cabo chato é utilizado em pontes rolantes?

Pontes rolantes possuem componentes que se deslocam ao longo de um percurso, exigindo que a alimentação elétrica acompanhe esse movimento. Nesse cenário, cabos destinados a instalações fixas não são adequados para suportar flexões repetidas.

O formato plano do cabo facilita sua organização em determinados sistemas de movimentação e condução. Além disso, sua construção pode ser desenvolvida para aplicações móveis, nas quais o cabo é submetido a ciclos frequentes de deslocamento.

A escolha, portanto, não deve ser feita apenas pelo formato externo. Um cabo chato para ponte rolante precisa apresentar características construtivas compatíveis com a dinâmica do equipamento e com o sistema utilizado para conduzi-lo.

Movimento é um dos principais critérios

Antes de especificar uma reposição, é importante entender como o cabo se movimenta. A distância percorrida, a frequência dos ciclos e o raio de curvatura imposto durante a operação influenciam diretamente a exigência mecânica sobre o cabo.

Também é necessário verificar se o cabo permanece suspenso, é conduzido por festoon ou utiliza outro sistema de movimentação. Cada configuração pode impor diferentes esforços mecânicos ao conjunto.

O que avaliar na escolha do cabo para ponte rolante?

A substituição de um cabo exige mais do que comparar bitola e quantidade de vias. A especificação deve considerar o conjunto de características elétricas, mecânicas e ambientais envolvidas na aplicação.

Para reduzir o risco de uma escolha incompatível, alguns dados devem ser levantados antes da compra.

1. Tensão e corrente do circuito

O primeiro passo é identificar a tensão de operação e a corrente necessária para alimentar o equipamento. A seção dos condutores deve ser compatível com a carga elétrica e com as condições de instalação.

Em circuitos de potência, o dimensionamento também deve considerar fatores como método de instalação, temperatura e queda de tensão, conforme os critérios técnicos aplicáveis ao projeto.

2. Número de condutores

O cabo deve possuir a quantidade de vias necessária para o circuito em que será instalado. Dependendo da aplicação, o conjunto pode atender alimentação, comando ou outras funções elétricas do equipamento.

Por isso, vale conferir o cabo original, o diagrama elétrico e a identificação dos condutores antes de solicitar um novo cabo.

3. Flexibilidade e movimentação

Esse é um dos pontos mais importantes em equipamentos móveis. O cabo precisa ser compatível com o tipo de movimentação ao qual será submetido durante sua vida útil.

A frequência de deslocamentos, o percurso e o raio mínimo de curvatura indicado pelo fabricante devem ser considerados. Usar um cabo sem características adequadas para movimentação pode reduzir sua vida útil.

4. Ambiente de operação

Pontes rolantes podem operar em ambientes industriais com diferentes níveis de exposição a poeira, umidade, óleo, abrasão, variações de temperatura e outros agentes.

Por isso, a cobertura e os materiais empregados na construção do cabo precisam ser compatíveis com as condições encontradas no local de instalação.

ALT TEXT: Aprenda a escolher corretamente o cabo chato para ponte rolante

Cabo chato para ponte rolante: atenção ao raio de curvatura

O raio de curvatura é um parâmetro importante para qualquer aplicação que envolva movimentação. Ele indica o quanto o cabo pode ser curvado sem ultrapassar o limite estabelecido em sua especificação.

Em uma ponte rolante, curvas excessivamente fechadas ou incompatíveis com o cabo podem aumentar os esforços sobre os condutores e demais componentes da construção.

Como verificar esse parâmetro?

O valor deve ser consultado na documentação técnica do cabo escolhido. Não é recomendado estabelecer um raio de curvatura apenas observando visualmente o cabo ou comparando-o com outras aplicações semelhantes.

Também é importante verificar se o sistema de condução mantém o cabo dentro das condições previstas pelo fabricante durante todo o percurso.

Cuidados na substituição do cabo original

Quando o objetivo é comprar um cabo de reposição, o cabo instalado anteriormente é uma fonte importante de informações. A identificação pode trazer dados como tensão, seção nominal, número de condutores e outras características construtivas.

Entretanto, simplesmente adquirir um cabo com a mesma seção não garante que ele seja adequado à aplicação móvel. A substituição deve considerar também a construção e os requisitos mecânicos do sistema.

Faça um levantamento antes da compra

Antes de solicitar um cabo chato para ponte rolante, reúna informações como:

• Tensão nominal do circuito;

• Corrente ou potência da carga;

• Número de condutores;

• Seção dos condutores;

• Comprimento necessário;

• Tipo e frequência de movimentação;

• Sistema de condução utilizado;

• Raio de curvatura disponível;

• Temperatura e condições ambientais;

• Características do cabo atualmente instalado.

Com esses dados, a especificação se torna mais precisa e reduz as chances de adquirir um cabo incompatível com o equipamento.

Erros que podem comprometer a escolha

Um dos erros mais comuns é escolher o cabo somente pela bitola. Embora a seção dos condutores seja fundamental, ela representa apenas uma parte da especificação.

Outro problema é desconsiderar o movimento. Um cabo adequado para uma instalação fixa não deve ser automaticamente tratado como equivalente a um cabo desenvolvido para aplicação móvel.

Também é importante evitar substituições baseadas apenas na aparência. Dois cabos podem ter dimensões externas semelhantes e, ainda assim, apresentar construções diferentes e comportamentos distintos em aplicações com movimentação.

Quando procurar um fornecedor especializado?

Em uma parada de manutenção, a disponibilidade do cabo é importante, mas a especificação correta deve vir antes da compra. Um fornecedor especializado pode ajudar a conferir os dados técnicos e identificar uma configuração compatível com a necessidade da ponte rolante.

Essa análise é especialmente relevante quando o cabo original está sem identificação, quando houve alteração no equipamento ou quando a aplicação apresenta condições específicas de movimentação.

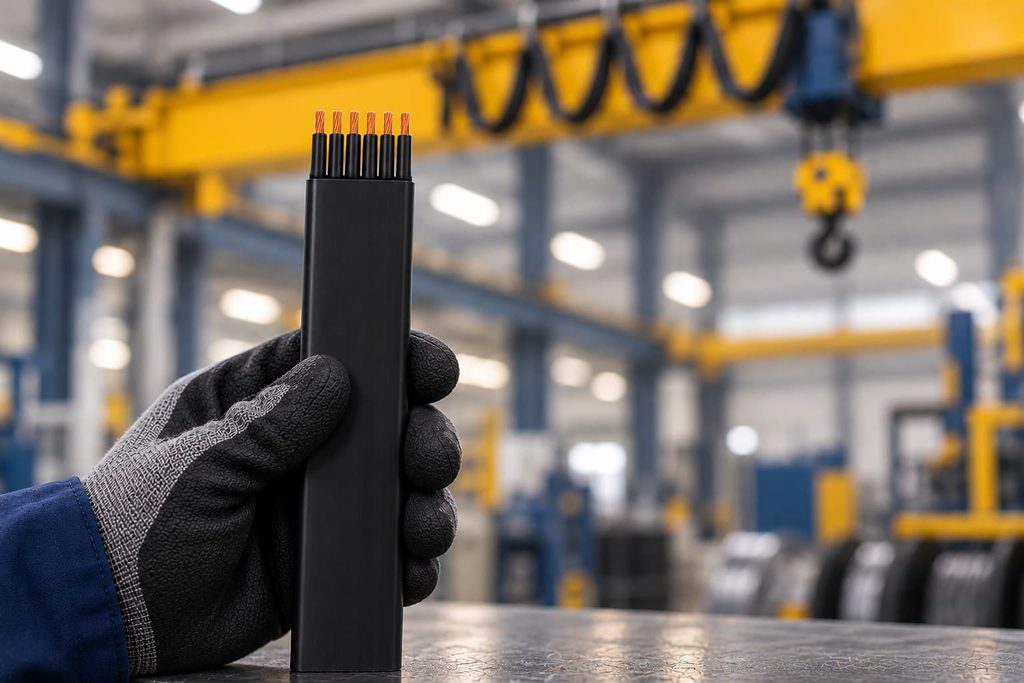

ALT TEXT: Escolha da forma certa o cabo chato para ponte rolante

Especificação correta evita problemas na reposição

Escolher um cabo para ponte rolante exige analisar tanto os requisitos elétricos quanto as condições mecânicas de movimentação. Tensão, corrente, número de vias, seção, flexibilidade, raio de curvatura e ambiente de operação estão entre os principais pontos que devem fazer parte da especificação.

Ao buscar um cabo chato para ponte rolante, portanto, não considere apenas o preço ou a aparência do cabo. Levantar as características do equipamento e comparar esses dados com a documentação técnica do cabo é o caminho mais seguro para encontrar uma reposição compatível e adequada à aplicação.

Gostou do conteúdo? Acompanhe o blog da Fujicabos para mais informações técnicas e para não perder nenhuma novidade!
