Em projetos industriais, automação e sistemas elétricos, é comum surgir a dúvida sobre qual cabo utilizar em cada aplicação. Entre as opções mais procuradas estão o cabo de instrumentação e cabo de controle, que possuem funções diferentes, apesar de muitas vezes serem confundidos.
De forma resumida, o cabo de instrumentação é utilizado para transmitir sinais de baixa intensidade entre instrumentos, sensores e sistemas de monitoramento. Já o cabo de controle é empregado para comandos, acionamentos e controle de equipamentos elétricos. Entender essa diferença é fundamental para garantir segurança, desempenho e confiabilidade nas instalações.
O desafio é que muitos compradores chegam ao fornecedor sabendo qual problema precisam resolver, mas sem conhecer exatamente o nome técnico do cabo necessário. Por isso, conhecer as características de cada solução ajuda a tomar uma decisão mais assertiva.
O que é um cabo de instrumentação?
O cabo de instrumentação foi desenvolvido para transmitir sinais elétricos de medição, monitoramento e controle com alta precisão. Ele é amplamente utilizado em ambientes industriais onde sensores, transmissores e instrumentos precisam enviar informações para centrais de supervisão e automação.
Sua principal função é preservar a integridade do sinal transmitido. Para isso, muitos modelos contam com blindagens que ajudam a minimizar interferências eletromagnéticas e ruídos externos.
Esses cabos são utilizados em segmentos como indústrias químicas, petroquímicas, alimentícias, farmacêuticas, mineração, saneamento e geração de energia.
Principais características do cabo de instrumentação
Uma das características mais importantes desse tipo de cabo é a proteção contra interferências. Em ambientes industriais, motores, inversores de frequência e equipamentos de potência podem gerar ruídos que comprometem a qualidade dos sinais.
Por esse motivo, é comum encontrar cabos de instrumentação com blindagem individual por par, blindagem coletiva ou até mesmo ambas, dependendo da exigência da aplicação.
Além disso, eles costumam ser projetados para transportar sinais analógicos, digitais e dados de processos industriais, mantendo a precisão das informações coletadas pelos sensores.
Onde o cabo de instrumentação é utilizado?
Entre as aplicações mais comuns estão sistemas de automação industrial, redes de sensores, transmissores de pressão, temperatura, vazão e nível.
Também é muito utilizado em salas de controle, centros de operação e sistemas supervisórios que dependem da transmissão confiável de dados para o monitoramento de processos.
Sempre que a prioridade for a qualidade e a estabilidade do sinal transmitido, o cabo de instrumentação tende a ser a escolha adequada.
O que é um cabo de controle?
O cabo de controle é projetado para transmitir comandos elétricos destinados ao acionamento e à operação de equipamentos. Sua função principal não é transportar sinais de medição, mas sim permitir que máquinas e dispositivos executem determinadas ações.
Ele está presente em painéis elétricos, sistemas de automação, máquinas industriais, esteiras, elevadores, pontes rolantes e diversos outros equipamentos que dependem de circuitos de comando.
Sua construção é voltada para garantir segurança, flexibilidade e desempenho nos sistemas de controle elétrico.
Principais características do cabo de controle
O cabo de controle geralmente possui múltiplos condutores que permitem a transmissão simultânea de diferentes comandos elétricos.
Dependendo da aplicação, ele pode ser fabricado com ou sem blindagem. Em ambientes sujeitos a interferências eletromagnéticas significativas, versões blindadas podem ser necessárias para preservar o funcionamento correto dos circuitos.
Outra característica importante é sua versatilidade, permitindo a instalação em diferentes tipos de máquinas e sistemas industriais.
Onde o cabo de controle é utilizado?
Os cabos de controle são frequentemente empregados em circuitos de acionamento de motores, comandos de máquinas e interligações entre painéis elétricos.
Também são utilizados em sistemas automatizados que exigem a troca constante de sinais de comando entre controladores, relés, contatores e dispositivos de campo.
Em aplicações onde o objetivo é executar ações e comandos operacionais, o cabo de controle costuma ser a solução mais indicada.

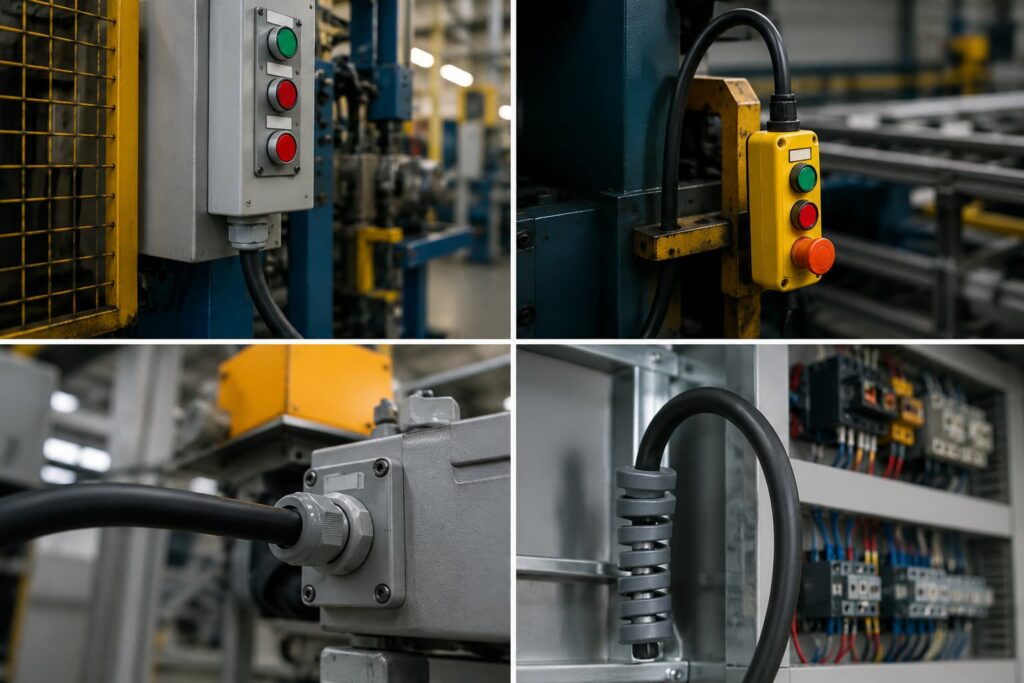

ALT TEXT: Diferença entre cabo de instrumentação e cabo de controle
Cabo de instrumentação e cabo de controle: principais diferenças
Embora possam parecer semelhantes visualmente, existem diferenças importantes entre o cabo de instrumentação e cabo de controle.
A principal delas está na finalidade de uso. O cabo de instrumentação é desenvolvido para transmitir sinais de medição e monitoramento com alta confiabilidade. Já o cabo de controle é destinado ao envio de comandos para operação de equipamentos.
Outra diferença está relacionada à proteção contra interferências. Como a qualidade do sinal é crítica nos sistemas de instrumentação, a blindagem costuma ter papel mais relevante nesse tipo de cabo.
Além disso, os requisitos técnicos de cada aplicação variam conforme o ambiente industrial, a distância de transmissão e os equipamentos envolvidos.
Comparação prática
Imagine uma planta industrial equipada com sensores de temperatura conectados a um sistema supervisório. Nesse caso, o cabo de instrumentação é responsável por transmitir as informações coletadas pelos sensores.
Agora considere o acionamento de uma bomba ou motor elétrico a partir de um painel de controle. Nessa situação, o cabo de controle é utilizado para transmitir os comandos necessários ao funcionamento do equipamento.
Essa diferença funcional é o que normalmente define a escolha correta entre as duas soluções.
Como escolher o cabo correto para sua aplicação?
A escolha do cabo ideal deve começar pela análise da função que ele desempenhará no sistema.
Se o objetivo for transmitir sinais de medição, monitoramento ou dados de instrumentos, o cabo de instrumentação provavelmente será a opção adequada.
Por outro lado, se a necessidade envolver acionamento, controle operacional ou comandos elétricos, o cabo de controle tende a atender melhor à aplicação.
Avalie o ambiente de instalação
O ambiente também influencia diretamente a especificação do produto. Presença de interferências eletromagnéticas, umidade, agentes químicos e temperatura são fatores que devem ser considerados.
Em muitos casos, a necessidade de blindagem adequada é identificada justamente a partir das condições do local onde o cabo será instalado.
Por isso, contar com suporte técnico especializado pode evitar erros de especificação e reduzir custos com retrabalho.
Nem sempre o comprador sabe o nome do cabo
Uma situação muito comum no mercado é o comprador conhecer o problema, mas não o nome técnico da solução.
Muitas pessoas procuram um fornecedor dizendo que precisam ligar sensores, automatizar um equipamento ou melhorar a comunicação entre instrumentos, sem saber se precisam de um cabo de instrumentação ou de um cabo de controle.
Nesses casos, o mais importante é descrever a aplicação e os equipamentos envolvidos. Com essas informações, um fornecedor especializado consegue identificar a solução mais adequada para o projeto.

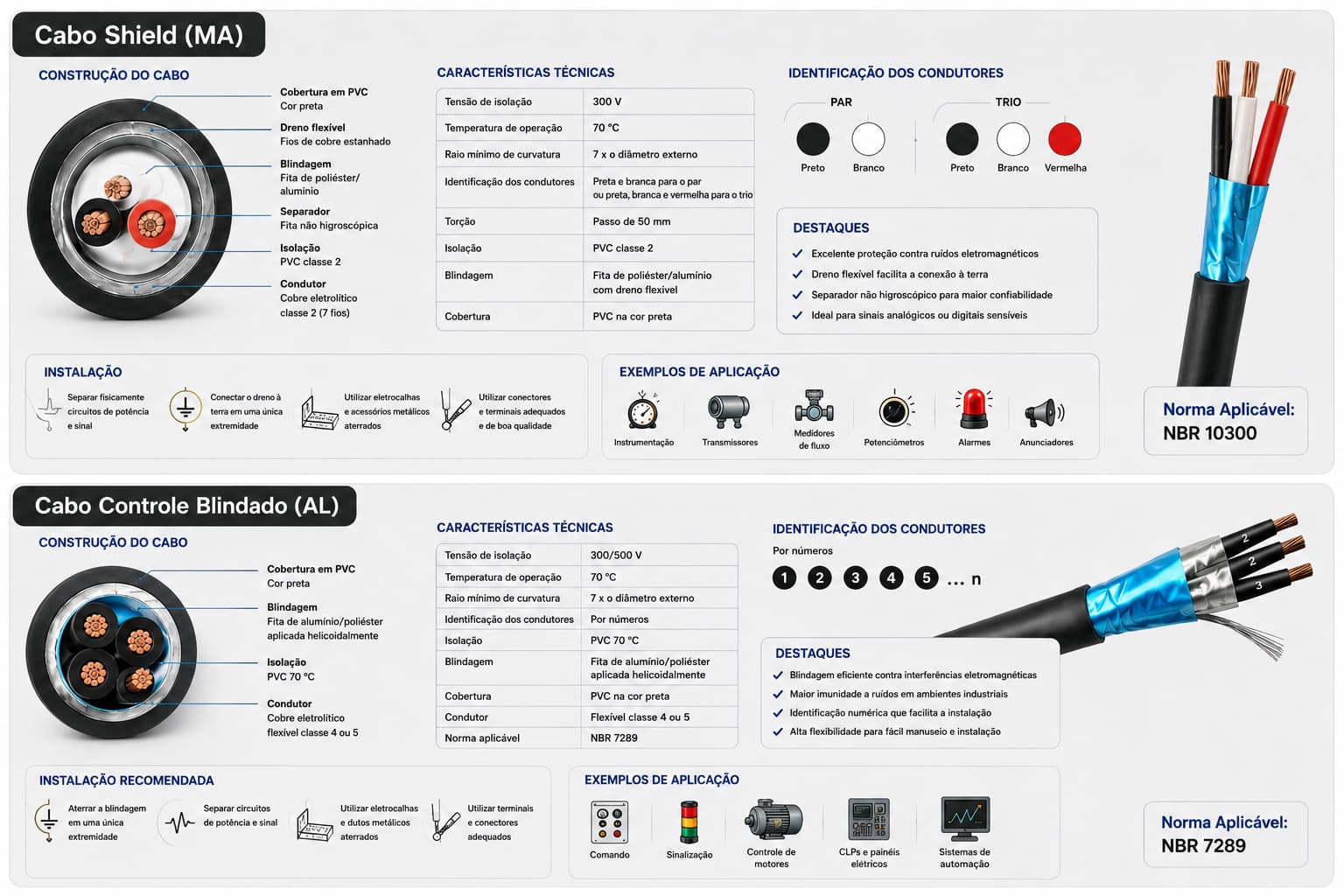

ALT TEXT: Cabo de controle
Entender a aplicação é o primeiro passo para acertar na escolha
A diferença entre cabo de instrumentação e cabo de controle está principalmente na função desempenhada dentro do sistema. Enquanto o primeiro é voltado para a transmissão de sinais de medição e monitoramento, o segundo é utilizado para comandos e acionamentos de equipamentos.
Conhecer essas características ajuda a evitar erros de especificação, melhora a eficiência da instalação e aumenta a confiabilidade operacional.
Se ainda houver dúvidas sobre qual cabo utilizar, o ideal é buscar orientação técnica especializada. Muitas vezes, a melhor escolha não começa pela especificação do produto, mas pela compreensão do desafio que precisa ser resolvido.
