Em ambientes industriais, sinais analógicos podem sofrer alterações causadas por motores, inversores de frequência, contatores, transformadores e outros equipamentos elétricos. É nesse cenário que o cabo blindado ganha importância: sua blindagem cria uma barreira condutiva ao redor dos condutores, ajudando a reduzir a influência de campos eletromagnéticos externos sobre o sinal.

Na prática, a blindagem não elimina toda fonte de ruído, mas pode reduzir significativamente as interferências ao circuito de sinal quando o cabo é corretamente especificado, instalado e aterrado. Para engenheiros de instrumentação, isso é especialmente relevante em aplicações nas quais pequenas perturbações podem comprometer a qualidade da medição ou a estabilidade do sistema de controle.

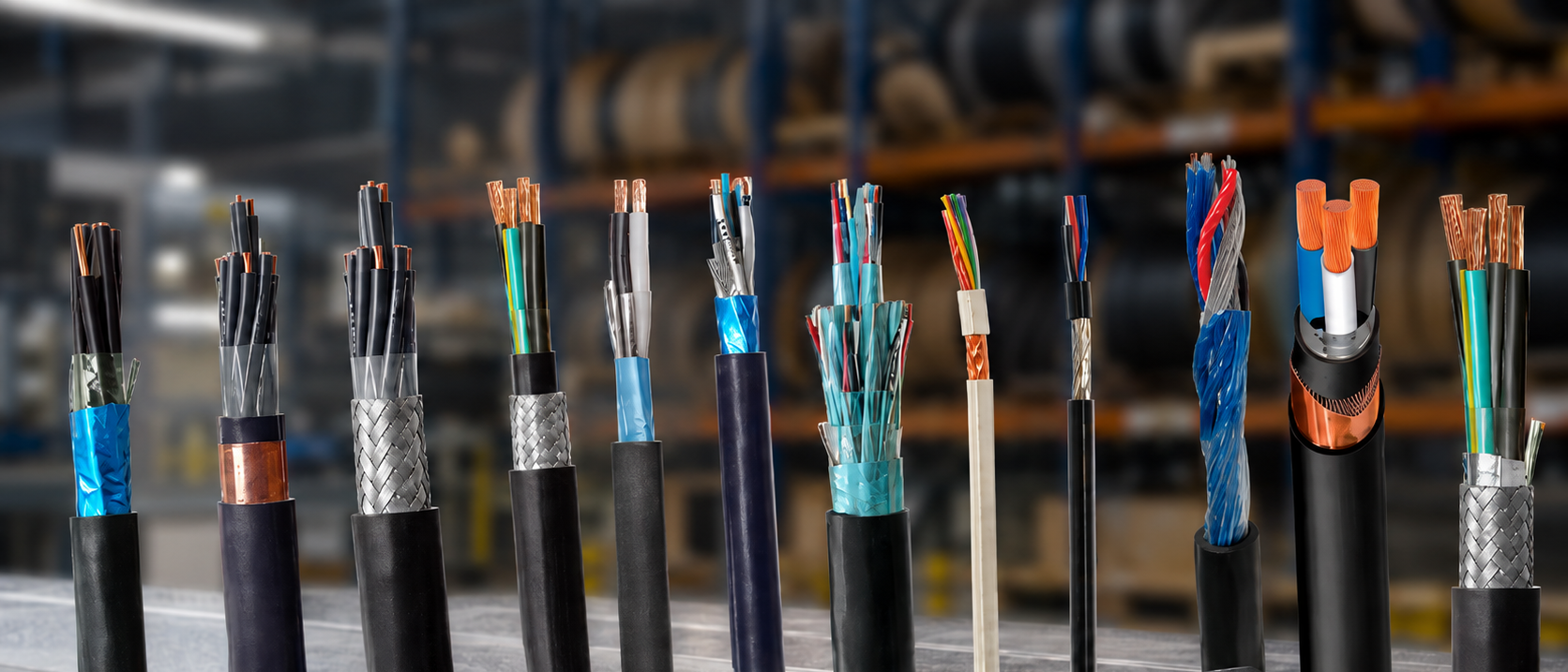

O que é um cabo blindado industrial?

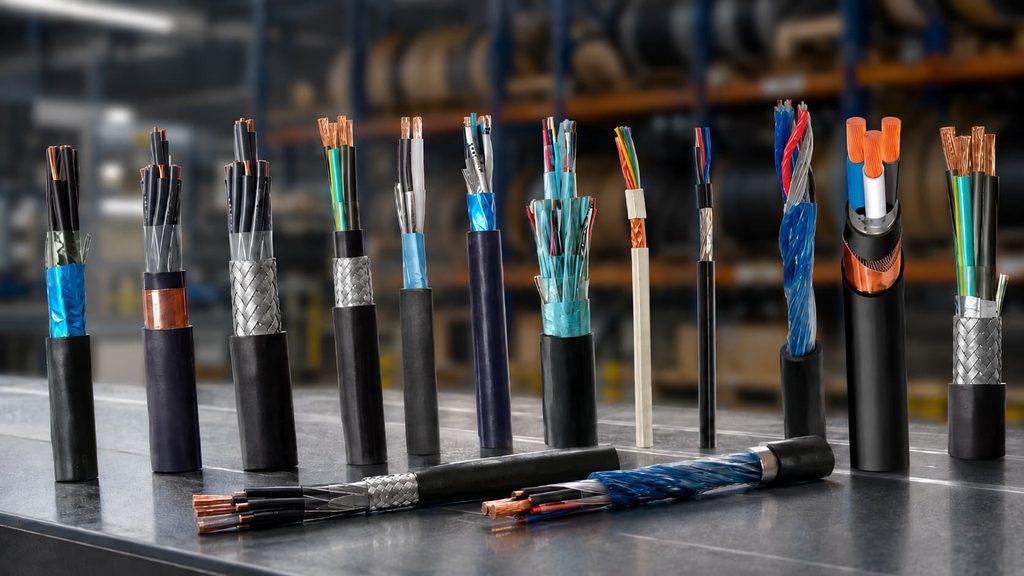

O cabo blindado é construído com uma camada condutiva adicional envolvendo os condutores internos. Essa camada pode ser formada por materiais como fita metalizada, trança metálica ou outras configurações, dependendo da construção do cabo e da aplicação.

Sua função é reduzir a exposição dos sinais aos campos eletromagnéticos presentes no ambiente industrial. Por isso, a escolha da blindagem deve considerar o tipo de sinal, a frequência das interferências, o ambiente de instalação e os requisitos do sistema.

Por que a blindagem é importante para sinais analógicos?

Sinais analógicos utilizados em instrumentação podem representar grandezas como temperatura, pressão, vazão e nível. Em muitos sistemas, esses sinais trabalham com variações relativamente pequenas, tornando-os mais suscetíveis a interferências externas.

Quando há interferência eletromagnética, o ruído pode afetar o sinal e aparecer como uma variação indesejada na leitura. Dependendo da aplicação, isso pode dificultar a interpretação dos dados ou provocar oscilações no sistema de controle.

Como a blindagem reduz a interferência eletromagnética?

A proteção acontece principalmente porque a camada condutiva do cabo funciona como uma estrutura de proteção eletromagnética. Quando adequadamente conectada ao sistema de aterramento, ela oferece um caminho para correntes de interferência, reduzindo a parcela do ruído que chega aos condutores de sinal.

Esse comportamento depende da construção do cabo e, principalmente, da forma como ele é instalado. Uma blindagem tecnicamente adequada pode perder boa parte de sua eficiência se houver problemas de aterramento e terminação na aplicação.

O papel do aterramento da blindagem

O aterramento é um dos pontos mais importantes para o desempenho de um sistema com cabos blindados. A forma de conexão da blindagem deve ser definida considerando o projeto, o tipo de sinal, a frequência do ruído e a arquitetura de aterramento da instalação.

Não existe uma regra única que determine a mesma conexão para todas as aplicações. Em sistemas industriais, a estratégia deve ser avaliada para evitar que a própria blindagem se torne parte de um caminho indesejado para correntes de ruído.

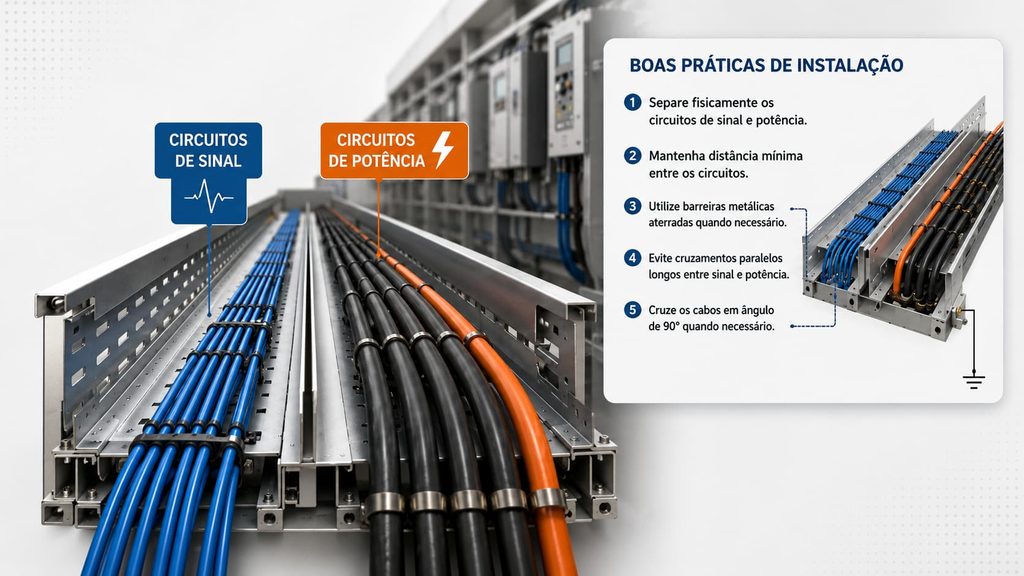

Blindagem e instalação trabalham juntas

Além do cabo, o trajeto da instalação influencia diretamente a exposição à interferência. Cabos de instrumentação devem ser aplicados de maneira planejada, principalmente quando passam próximos a circuitos de potência, motores ou equipamentos que geram campos eletromagnéticos.

A separação física entre circuitos de sinal e potência, quando aplicável, contribui para diminuir a interferência de ruído. Também é importante observar conectores, terminações, eletrocalhas e demais elementos que fazem parte do sistema.

Quando utilizar um cabo blindado na indústria?

A utilização de cabos blindados é especialmente interessante em instalações nas quais os sinais precisam percorrer ambientes com potencial presença de ruído eletromagnético. Isso inclui diferentes aplicações de automação, instrumentação e controle industrial.

Um exemplo comum são os circuitos de medição que precisam transmitir sinais analógicos entre sensores, instrumentos e sistemas de controle. Nesses casos, preservar a integridade do sinal é essencial para que o equipamento de destino receba uma informação confiável.

Aplicações em automação e instrumentação

Em uma planta industrial, diferentes equipamentos podem operar simultaneamente e gerar condições favoráveis ao surgimento de interferências. Inversores de frequência, motores e linhas de potência são exemplos de fontes que devem ser consideradas no planejamento da instalação.

Por isso, especificar corretamente um cabo blindado pode fazer parte da estratégia para melhorar a imunidade dos circuitos de sinal. A escolha, porém, deve estar alinhada às características elétricas e mecânicas exigidas pelo projeto.

Como escolher o cabo blindado adequado?

A escolha não deve considerar apenas a existência ou não de blindagem. É necessário avaliar a aplicação como um conjunto, considerando quantidade de vias, seção dos condutores, características do sinal, ambiente de instalação, flexibilidade necessária e tipo de blindagem.

Também é importante verificar as especificações técnicas do fabricante e os requisitos aplicáveis ao projeto. Um cabo adequado para uma determinada instalação pode não ser a melhor opção para outra, mesmo que ambas utilizem sinais semelhantes.

Quais problemas podem surgir sem uma proteção adequada?

Quando um sinal é exposto a níveis relevantes de interferência eletromagnética, podem aparecer oscilações, leituras instáveis ou diferenças entre o valor real da grandeza medida e o valor interpretado pelo sistema. A consequência depende da intensidade do ruído e das características do circuito.

Em processos industriais, esses efeitos podem gerar dificuldades de diagnóstico e exigir verificações adicionais na instalação. Por isso, investigar a origem do ruído e avaliar o cabeamento deve fazer parte da análise quando há instabilidade em sinais analógicos.

Cabo blindado é suficiente para eliminar o ruído?

Não. O cabo é apenas um dos elementos envolvidos no controle da interferência eletromagnética. A eficiência do sistema também depende do projeto elétrico, do aterramento, do roteamento, das terminações e da distância em relação às fontes de ruído.

Por isso, a especificação correta deve ser acompanhada de uma instalação igualmente adequada. Blindagem, aterramento e organização dos circuitos precisam trabalhar em conjunto para alcançar o desempenho esperado.

A blindagem é parte da estratégia de integridade do sinal

Em ambientes industriais, proteger sinais analógicos contra interferência eletromagnética exige mais do que simplesmente escolher um cabo com blindagem. É necessário compreender as fontes de ruído, as características do sinal e as condições de instalação para definir uma solução tecnicamente adequada.

O cabo blindado pode desempenhar um papel importante nessa estratégia ao reduzir interferências. Para aplicações de automação e instrumentação, soluções como as linhas Shield, podem ser avaliadas de acordo com as necessidades específicas de cada projeto.
